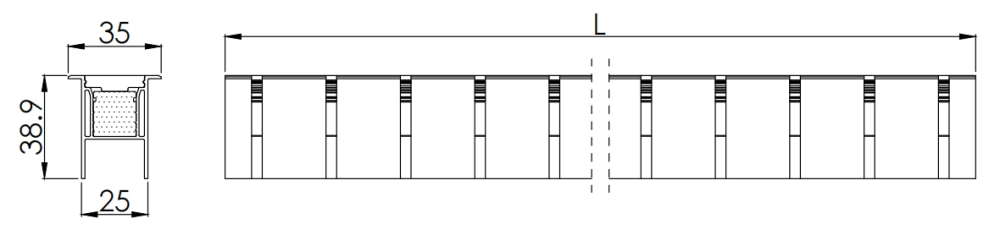

유형 1, 플랜지가 있는 프로파일

유형 2, 플랜지가 있는 프로파일

참고:

1.단위: mm

2. 무게: 850g/m

목	단색	RGB	DMX RGB	RGBW	DMX RGBW
공급 전압 범위(Vdc)	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
유형 미터당 전력(W)	12	12	17	13.8	13.8
미터당 전력 범위(W)	10.8~13.2	10.8~13.2	16.2~19.8	10.8~13.2	16.2~19.8
최대. 단일 엔드 전원 입력 길이(m)	10	10	5	10	5
최대. 두 끝의 전원 공급 길이(m)	15	5	10	15	10
미터당 LED 수량(개)	80	72	72	72	72
커팅 유닛 길이(mm)	25	83.3	83.3	83.3	83.3
미터당 픽셀	/	/	12	/	12
IC 유형	/	/	SM18522	/	SM18522

*주어진 데이터는 25℃, 측정 허용 오차 +/-10%에서의 일반 값 테스트입니다.

부품 번호	비색 매개변수 CRI				유형 플럭스(lm/m)	유형 효율(lm/W)
부품 번호	색상	값	값 범위	CR I	유형 플럭스(lm/m)	유형 효율(lm/W)
단색	하얀색	6500K	6000~7000K	>90	303	25
	하얀색	5000K	4800~5300K	>90	303	25
	하얀색	4000K	3800~4150K	>90	303	25
	하얀색	3000K	2950~3150K	>90	289	24
	하얀색	2700K	2650~2850K	>90	275	23
	빨간색	622.5nm	6000~7000K	/	76	6
	녹색	525nm	4800~5300K	/	232	20
	파란색	467.5nm	3800~4150K	/	41	3
RGB	빨간색	622.5nm	620~630nm	/	30	8
	녹색	525nm	520~530nm	/	67	17
	파란색	467.5nm	465~475nm	/	12	3
	모두 켜짐	/	/	/	110	9
DMX RGB	빨간색	622.5nm	620~630nm	/	37	5
	녹색	525nm	520~530nm	/	82	11
	파란색	467.5nm	465~475nm	/	16	2
	모두 켜짐	/	/	/	135	8
RGBW	빨간색	622.5nm	620~630nm	/	27	8
	녹색	525nm	520~530nm	/	59	17
	파란색	467.5nm	465~475nm	/	10	3
	하얀색	3000K	2950~3150K	80	90	26
	모두 켜짐	/	/	/	185	13
DMX RGBW	빨간색	622.5nm	620~630nm	/	37	5
	녹색	525nm	520~530nm	/	82	11
	파란색	467.5nm	465~475nm	/	16	2
	하얀색	3000K	2950~3150K	>80	127	17
	모두 켜짐	/	/	/	262	12
