이 솔루션을 사용하면 매우 긴 LED 플렉스 라이트의 전압 강하를 막을 수 있습니다.

주택 소유자가 30피트 길이의 LED 스트립 조명 설치를 완료했지만 마지막 10피트가 희미하게 빛나는 것을 보았습니다. 흰색 LED가 흐릿한 노란색으로 변경됩니다. 좌절감이 느껴지고 많은 사람들이 제품에 결함이 있다고 생각합니다. 이 시나리오는 LED 조명 스트립 자체의 고장이 아닙니다. 이는 전압 강하라고 불리는 예측 가능한 전기적 현상이며, 이를 해결하는 열쇠는 처음부터 전압 강하를 방지하는 것입니다.

LED 스트립 조명의 전압 강하의 일반적인 증상은 다음과 같습니다.

· 스트립 끝 근처의 조광기 LED

·  특히 RGB 스트립에서 색상 변화(파란색과 녹색이 바래면서 빨간색이 지배적일 수 있음) ·  균일하지 않은 밝기, 특히 흰색 LED 스트립에서 눈에 띕니다.

·  부하시 깜박임

이 기사에서는 전압 강하의 과학을 설명하고 24V 시스템 업그레이드부터 전략적 전력 주입까지 입증된 솔루션을 제공합니다. 이러한 방법은 모든 길이에 걸쳐 균일한 밝기를 보장하고 문제가 발생하기 전에 전압 강하를 방지하는 데 도움이 됩니다. 결국 독자들은 LED 스트립 조명이 완벽하게 작동하도록 보장하여 이 문제를 영구적으로 해결하고 예방하기 위한 명확한 조치 계획을 갖게 됩니다.

전압 강하를 방지하는 방법: 주요 원인 설명

전압 강하는 LED 스트립 조명의 길이에 따른 전압의 점진적인 감소를 나타냅니다. 이 현상은 구리 트레이스와 공급 와이어의 고유 저항으로 인해 발생합니다. 긴 정원 호스의 수압을 생각해 보세요. 수도꼭지에서는 물이 쉽게 흐르지만 끝 부분에 도달할 때쯤에는 압력이 상당히 떨어집니다. 전압 강하의 원인은 간단합니다. 저항은 거리에 따라 증가하고 모든 와이어 및 구리 트레이스는 회로에 저항을 추가합니다.

장기적으로 저항의 역할

LED 스트립의 구리 트레이스 저항은 길이에 정비례합니다. 길이가 길어질수록 저항이 증가하고 전압 강하가 더욱 커집니다. 이는 긴 LED 스트립이 맨 끝에 더 어두운 LED를 표시하는 이유를 설명합니다. LED에 사용 가능한 전압은 전류가 스트립을 통해 이동함에 따라 감소합니다.

아래 표는 와이어 게이지와 PCB 구리 두께가 전압 손실에 어떤 영향을 미치는지 보여줍니다.

12V 스트립이 5미터 이상에서는 작동하지 않는 이유

12V 스트립은 5미터 이상에서는 작동하지 않는 반면 24V 스트립은 두 배 더 오래 작동할 수 있는 이유는 무엇입니까? 답은 현재에 있습니다. 동일한 전력 출력에 대해 12V 시스템은 24V 시스템 전류의 두 배를 소비합니다. 전류가 높을수록 전압 강하가 비례적으로 증가합니다.

문제의 첫 번째 증상은 맨 끝 부분이 어두워지는 것입니다. 그러면 흰색 LED가 따뜻하거나 노란색으로 변합니다. 이러한 색상 변화는 다양한 색상의 LED에 서로 다른 순방향 전압이 필요하기 때문에 발생합니다. 전압이 파란색 또는 녹색 LED의 임계값 아래로 떨어지면 LED가 어두워지거나 꺼지고 빨간색이 지배적입니다. 이러한 이해는 설계자가 새로운 설치에서 전압 강하를 방지하는 데 도움이 됩니다.

숫자를 이해하려면 다음 계산을 고려하십시오.

전압 손실 공식은 V_loss = I × R입니다. 여기서 I는 전류(암페어)이고 R은 저항(옴)입니다.
18 AWG 구리선의 경우 미터당 저항은 약 0.021Ω입니다. 10미터 달리기(복귀 경로 포함)의 경우 총 저항은 약 0.21Ω입니다. 5미터 LED 스트립에 대해 1.5A의 전류를 가정하면 전압 손실은 1.5A × 0.21Ω = 0.315V입니다. 이 0.315V 손실은 12V 공급의 약 2.6%를 나타내며 일반적으로 허용되는 수준입니다. 그러나 전선 길이가 길거나 전선이 가늘면 5%를 초과하는 전압 손실이 발생하여 맨 끝 부분이 눈에 띄게 흐려질 수 있습니다.

이 계산은 전압 강하의 원인을 이해하는 것이 설계자가 LED 스트립 조명의 장기간 사용을 계획하는 데 도움이 되는 이유를 보여줍니다. 거리, 전선 게이지 및 시스템 전압의 조합에 따라 장거리 설치가 균일하게 수행되는지 여부가 결정됩니다.

LED 스트립 조명의 전압 강하 계산

전압 강하를 계산하는 기본 공식은 간단합니다. 전압 강하(V) = 전류(I) × 총 저항(R)입니다. 이 관계는 두 가지 주요 변수가 결과를 제어한다는 것을 보여줍니다. 전류는 암페어 단위로 측정되는 회로를 통한 전기 흐름을 나타냅니다. 저항은 스트립의 내부 구리 트레이스와 전원을 스트립에 연결하는 공급선을 포함하여 흐름을 방해하는 모든 장애물을 포함합니다.

간단한 공식과 주요 변수

여러 요인이 이 방정식의 저항 성분에 영향을 미칩니다. 도체 크기는 매우 중요합니다. 단면적이 클수록 저항이 줄어듭니다. 구리는 알루미늄보다 저항이 낮기 때문에 재료 구성도 중요한 역할을 합니다. 실행 길이는 비례적으로 저항을 증가시키고 온도도 저항에 영향을 미치며 온도가 높을수록 저항이 증가합니다.

와이어 게이지는 저항 값에 직접적인 영향을 미칩니다. 10 AWG 와이어는 1000피트당 약 1옴을 제공하고, 20 AWG 와이어는 1000피트당 약 10옴을 제공하며, 30 AWG 와이어는 1000피트당 약 100옴에 도달합니다. 이러한 기하급수적 관계는 긴 설치에 있어 적절한 와이어 게이지를 선택하는 것이 중요하다는 것을 의미합니다. 게이지 숫자가 10 감소하면 컨덕턴스가 약 10배 증가합니다.

24V 스트립을 사용한 실제 예

미터당 2암페어를 소비하는 10미터 24V LED 스트립과 관련된 실제 시나리오를 생각해 보십시오. 이 설치의 총 전류는 20A에 도달합니다. 미터당 저항이 약 0.021ohm인 18AWG 공급선을 사용하여 계산은 다음과 같이 진행됩니다. 복귀 경로를 포함하여 10미터를 달리는 경우 총 와이어 저항은 약 0.21Ω입니다. 20A 전류에 이 저항을 곱하면 4.2V의 전압 강하가 발생합니다. 이 손실은 24V 공급의 17.5%에 해당하며, 이는 LED 스트립 조명 전반에 걸쳐 눈에 띄는 디밍을 유발하는 상당한 감소입니다.

이 예에서는 설계자가 설치 전에 전압 강하를 계산해야 하는 이유를 보여줍니다. 전원 공급 장치와 스트립 맨 끝 사이의 거리는 성능에 직접적인 영향을 미칩니다. 거리가 멀수록 보상을 위해 더 두꺼운 전선이나 더 높은 시스템 전압이 필요합니다.

몇몇 온라인 계산기는 이 과정을 단순화합니다. 전용 LED 스트립 전압 강하 계산기는 12V 및 24V 입력을 수용하는 반면 일반 DC 계산기는 48V 시스템을 처리합니다. Bock Lighting과 같은 제조업체의 전문 도구는 12V 시스템이 단 3% 강하(0.36V)만으로도 눈에 띄는 조광을 경험한다는 점을 강조합니다. 이러한 리소스에서는 더 두꺼운 와이어, 더 짧은 와이어 길이 및 다중 전력 주입 지점을 권장합니다.

온라인 도구를 통해 전문가는 와이어 유형, 길이, 전압 및 부하를 입력하여 올바른 와이어 게이지를 결정할 수 있습니다. 이러한 도구는 설계 프로세스를 간소화하고 계산 오류를 줄입니다.

공식을 이해하면 설계자는 각 솔루션이 작동하는 이유를 파악하는 데 도움이 됩니다. 전류, 저항 및 전압 간의 관계는 특정 설치에 관계없이 일정하게 유지됩니다.

LED 스트립 조명의 전압 강하를 방지하는 입증된 솔루션

입증된 세 가지 접근 방식으로 LED의 장기 작동 문제를 해결합니다. 각 방법은 서로 다른 각도에서 기본 물리학을 다루며 설치자는 효율성을 극대화하기 위해 두 가지 방법을 결합할 수 있습니다. 올바른 선택은 프로젝트의 규모, 예산 및 성능 요구 사항에 따라 달라집니다.

24V 또는 48V 시스템으로 업그레이드

가장 간단한 해결책은 시스템 전압을 높이는 것입니다. 시스템 전압을 12V에서 24V로 두 배로 늘리면 동일한 전력 공급에 대한 전류가 절반으로 줄어듭니다. 전압 강하는 V_drop = I × R로 계산되므로 전류를 절반으로 줄이면 전압 강하(절대 볼트)가 절반으로 줄어듭니다. 그러나 백분율 강하는 더 높은 24V 기준선을 기준으로 계산되므로 전압 강하 백분율은 50%가 아닌 75% 감소합니다. 이러한 극적인 개선은 대규모 독립형 시스템이 훨씬 더 높은 효율성을 위해 압도적으로 48V를 선택하는 이유를 설명합니다.

대부분의 주거용 프로젝트에서는 24V 스트립이 가장 적합합니다. 추가 전력 주입 없이 최대 10미터를 지원하며 일반적인 실내 주변 및 코브 조명을 포함합니다. 20미터를 초과하는 상업용 또는 초장거리 주행은 48V 시스템의 이점을 누릴 수 있습니다. 이러한 고전압 옵션은 밝기를 저하시키지 않으면서 넓은 영역에서 전압 강하 문제를 제거합니다. 또한 열 발생이 적고 에너지 낭비가 적기 때문에 더 시원하게 작동하고 수명이 길어집니다. 기존의 저전압 시스템에서는 장거리에서 전압 강하가 발생하여 부분이 어두워집니다. 이와 대조적으로 48V 시스템은 일관된 밝기를 유지하면서 더 긴 연속 스트립 실행을 허용하므로 여러 전력 주입 지점의 필요성을 줄이고 설치를 단순화합니다. 그 결과 결합 횟수가 줄어들고 설치가 더욱 깔끔해지며 조명 출력이 더욱 균일해집니다.

양쪽 끝에서 전력 주입 구현

전력 주입은 이미 12V 스트립을 사용하는 기존 설치에 실용적인 솔루션을 제공합니다. 이 기술에는 전원 공급 장치에서 스트립을 따라 여러 지점까지 평행한 와이어를 연결하는 작업이 포함됩니다. 양쪽 끝에서 전원을 공급하는 것은 이 접근 방식의 가장 간단한 형태를 나타냅니다. 50피트 스트립의 경우 전원을 중앙에 배치하고 왼쪽과 오른쪽으로 이어지는 두 개의 25피트 섹션으로 분할하면 전류가 스트립 내부에서 이동하는 거리가 효과적으로 절반으로 줄어듭니다.

절차는 명확한 순서를 따릅니다. 먼저, 총 스트립 길이, 총 전력량 및 시스템 전압을 계산합니다. 다음 공식을 사용하여 총 전류를 결정합니다. 총 암페어 = 총 스트립 전력량 ¼ 시스템 전압. 전원 공급 장치 와트수를 선택하려면 20%의 안전 여유를 추가하십시오. 둘째, 전압에 따라 주입 지점을 결정합니다. 12V 스트립의 경우 5미터마다, 24V 스트립의 경우 7~10미터마다, 48V 스트립의 경우 15~20미터마다. 셋째, 주입 와이어의 총 전류를 기준으로 적절한 와이어 게이지를 선택합니다. 넷째, 주입점에 구리 패드를 노출시키고 납땜 와이어를 사용하거나 커넥터 블록을 사용합니다. 다섯째, 올바른 극성으로 연결하십시오. 극성을 바꾸면 LED가 파손될 수 있습니다. 여섯째, 모든 주입 구간에 단일 전원 공급 장치를 사용합니다. 마지막으로 최대 밝기에서 10분간 설치를 테스트하고 맨 끝 전압이 공급 전압의 95% 이상으로 유지되는지 확인합니다.

RGB 또는 RGBW 스트립의 경우 전원 인젝터는 신호 저하도 보상합니다. 12V 스트립의 경우 10m마다 리피터를 설치하여 30m 이상을 안정적으로 제어할 수 있습니다. 이러한 전원 인젝터는 전원과 데이터 신호를 모두 재생하여 전체 실행에 걸쳐 일관된 색상과 밝기를 보장합니다.

정전류 드라이버는 프리미엄 대안을 제공합니다. 이 장치는 전압을 자동으로 조정하여 일정한 전류를 유지하므로 디밍이 완전히 제거됩니다. 28AWG와 같은 얇은 전선을 사용하더라도 장거리 장식 스트립에 잘 작동합니다. 이 접근 방식은 비용보다 균일한 밝기가 더 중요한 중요한 설치에 적합합니다.

이러한 실용적인 솔루션은 설치자에게 유연성을 제공합니다. 24V로 업그레이드하든, 여러 전력 주입 지점을 구현하든, 정전류 드라이버를 선택하든 각 방법은 근본 원인을 해결합니다. 핵심은 스트립의 최대 실행 길이 사양에 맞춰 설치를 계획하고 이에 따라 전원 공급 장치를 배치하는 것입니다.

올바른 시스템 선택: 전압, 전선 게이지 등

LED 설치에 적합한 구성 요소를 선택하려면 시스템 전압과 도체 크기라는 두 가지 중요한 요소에 주의를 기울여야 합니다. 둘 다 전압 강하에 직접적인 영향을 미치며 LED 스트립 조명이 전체 길이에 걸쳐 균일하게 작동하는지 여부를 결정합니다. 올바른 선택은 에너지 낭비를 줄이고, 설치를 단순화하며, 값비싼 개조의 필요성을 없애줍니다.

장거리에 적합한 와이어 게이지 선택

AWG(와이어 게이지)는 저항에 직접적인 영향을 미칩니다. 게이지 숫자가 낮을수록 저항이 적은 두꺼운 와이어를 나타냅니다. 10미터를 초과하는 길이의 경우 설치자는 최소 18AWG 전선을 선택해야 합니다. 20미터 이상의 프로젝트에는 14AWG 이상의 두께가 필요합니다. 게이지와 저항 사이의 관계는 예측 가능한 패턴을 따릅니다. 즉, 와이어 두께를 두 배로 늘리면 전압 강하를 절반으로 줄일 수 있습니다.

아래 표는 와이어 게이지와 전압이 최대 실행 길이에 어떤 영향을 미치는지 보여줍니다.

적절한 와이어 게이지를 선택하면 스트립의 맨 끝 부분이 어두워지는 것을 방지할 수 있습니다. 올바른 선택은 총 전류 소모량과 전원 공급 장치와 스트립 사이의 거리에 따라 달라집니다. 설치자는 전선을 선택하기 전에 예상 전류를 계산해야 합니다. 이 계산은 과도한 전압 손실을 유발하는 소형 도체를 방지합니다.

12V, 24V, 48V 시스템 비교

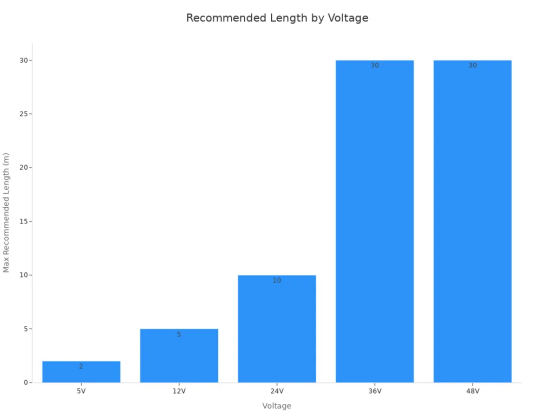

시스템 전압은 전압 강하가 눈에 띄기 전에 LED 스트립 조명이 얼마나 멀리 작동할 수 있는지를 결정합니다. 아래 차트는 각 전압 옵션에 대한 최대 권장 길이를 보여줍니다.

동일한 전력 수준에서 12V 시스템은 24V 시스템보다 약 두 배의 전류를 소비합니다. 전류가 높을수록 더 두꺼운 와이어, 더 큰 커넥터 및 더 많은 전력 주입 지점이 필요합니다. 24V 옵션은 대부분의 주거용 작업에 적합합니다. 추가 피드 없이 최대 10m까지 실행을 지원합니다. 48V 시스템은 대규모 프로젝트와 장거리 설치에 적합하지만 더 많은 비용이 드는 호환 가능한 스트립과 공급 장치가 필요합니다.

설치자는 전원 공급 장치 배치를 계획하기 전에 항상 스트립의 최대 실행 길이 사양을 확인해야 합니다. 이 간단한 단계를 통해 전압 강하 문제가 시작되기 전에 예방할 수 있습니다. 일반적인 규칙은 프로젝트의 전압을 가능한 한 낮게 유지하는 동시에 전원을 중앙에 배치하여 긴 구간을 더 짧은 구간으로 나누는 것입니다.

이 여정은 저항 물리학으로 시작되어 실용적인 솔루션으로 끝났습니다. 이 현상은 설계 결함이 아니라 해결 가능한 엔지니어링 문제입니다. 두 가지 테이크아웃이 눈에 띕니다. 신규 설치의 경우 24V 또는 48V LED 스트립 조명을 선택하면 헤드룸이 확보되고 전압 강하를 줄이는 데 도움이 됩니다. 기존 12V LED 조명 스트립의 경우 전략적 간격으로 전원을 주입하면 LED 성능이 부활합니다. 전압 레벨 요구 사항을 이해하면 전압 강하를 방지하는 데 도움이 됩니다. 설계 단계에서 이러한 계획을 세우면 비용이 많이 드는 재작업과 고객 불만을 방지할 수 있습니다. 간단한 사전 계산으로 일반적인 콜백이 제거되고 노동 시간과 자재가 절약됩니다. 이 두 가지 전략은 효과적인 솔루션의 핵심을 형성합니다. 이러한 솔루션은 LED 스트립의 문제를 방지합니다. 이러한 실용적인 솔루션을 사용하면 매우 긴 LED 작동이 균일한 광채로 빛납니다.

FAQ

12V LED 스트립의 최대 권장 실행 길이는 얼마입니까?

12V 시스템은 일반적으로 전압 강하가 눈에 띄기 전까지 최대 5미터까지 실행을 지원합니다. 이 길이를 초과하면 맨 끝 부분이 눈에 띄게 어두워집니다. 12V 스트립의 전류 소모가 높을수록 이러한 손실이 가속화됩니다. 설치자는 더 짧은 구간을 계획하거나 더 먼 거리를 위해 24V로 업그레이드해야 합니다.

와이어 게이지는 전압 강하에 어떤 영향을 줍니까?

두꺼운 와이어는 더 적은 저항으로 더 많은 전류를 전달합니다. AWG 숫자가 낮을수록 도체가 두꺼운 것을 의미합니다. 10미터가 넘는 길이의 경우 18AWG 와이어가 적절하게 작동합니다. 20미터 길이의 프로젝트에는 14AWG 이상의 두께가 필요합니다. 올바른 와이어 선택은 전압 손실을 크게 줄여줍니다.

전원 주입으로 기존 설치를 고칠 수 있나요?

예. 전력 주입은 전원 공급 장치의 평행 전선을 스트립을 따라 여러 지점에 추가합니다. 이 기술은 전기 경로를 더 짧은 세그먼트로 분할합니다. 12V 스트립의 경우 5미터마다 주입하면 밝기가 복원됩니다. 이 방법은 전체 시스템을 교체하지 않고 완료된 설치를 개조하는 데 적합합니다.

장기적으로 어떤 전압 시스템을 선택해야 합니까?

최대 15미터 높이의 주거용 프로젝트의 경우 24V LED 스트립 조명이 최상의 균형을 제공합니다. 20미터를 초과하는 상업용 설치에는 48V 시스템의 이점이 있습니다. 전압이 높을수록 전류 소모가 줄어들어 전압 강하가 최소화됩니다. 전원 공급 장치는 스트립의 전압 정격과 정확히 일치해야 합니다.

전원 공급 장치와 스트립 사이의 거리가 성능에 어떤 영향을 미치나요?

전원 공급 장치와 스트립 맨 끝 사이의 거리는 밝기에 직접적인 영향을 미칩니다. 와이어 길이가 길수록 저항이 추가되어 전압 강하가 증가합니다. 스트립의 중간점 근처에 전원 공급 장치를 배치하면 유효 거리가 절반으로 줄어듭니다. 이 간단한 위치 지정 전략은 LED 설치 전체에 걸쳐 균일성을 향상시킵니다.
