건축 가장자리 주변의 3D LED 플렉스 스트립을 어떻게 올바르게 형성합니까?

날카로운 건축물 가장자리 주위에 3D 벤딩 LED 플렉스 스트립을 형성하려면 다축 이동을 활용해야 합니다. 기술자는 1인치(25mm)의 최소 굽힘 반경을 엄격히 준수해야 합니다. 조명된 LED 표면에 직접적인 물리적 힘을 가하는 것을 피해야 합니다. 수동으로 단단히 접으면 내부 구리 트레이스 레이어가 파괴됩니다. 따라서 날카로운 90도 건축 회전에는 무납땜 코너 커넥터, 특수 트랙 또는 절단 및 연결 접합이 필요합니다.

모서리 주위에 LED 네온 로프 조명을 사용하여 지속적인 빛 확산을 달성하려면 적절한 물리적 취급이 필요합니다. 설치자는 정확한 성형 역학과 특수 장착 하드웨어를 결합하여 IP 등급 내후성을 유지합니다. 이러한 깔끔한 설치 방식은 모든 가장자리 윤곽에 걸쳐 장기적인 건축 조명 성능을 보장합니다.

3D 벤딩 LED 플렉스 역학 이해

3D Flex와 표준 스트립 비교

기존의 유연한 LED 스트립은 단일 평면 축을 따라 움직입니다. 설치자는 이러한 기존 조명을 수직으로만 구부릴 수 있습니다. 표준 설계에서는 좁은 모서리 주변에서 옆으로 비틀면 내부 구성 요소가 찢어집니다. 대조적으로, 3D 벤딩 LED 플렉스는 특수한 지그재그 PCB 레이아웃을 사용합니다. 이 독특한 내부 구조는 복잡한 건축 윤곽을 가로지르는 측면 및 수직 이동을 모두 허용합니다.

3D Neon Flex는 평면에만 국한되지 않습니다. 3차원으로 구부리고, 비틀고, 회전하여 어떤 환경에도 깊이와 질감을 더하는 놀라운 빛의 상호작용을 만들어냅니다.

이러한 고급 LED 네온 로프 조명은 까다로운 구조적 레이아웃 문제를 해결합니다. 현대 조명 디자이너는 LED 네온 로프 조명을 선택하여 기둥을 감싸고 불규칙한 벽 정면을 원활하게 추적합니다. 특수 PCB는 연속적인 다방향 굽힘을 수용합니다. 이러한 엔지니어링 없이 LED 네온 로프 조명을 기본 축을 지나도록 강제하면 심각한 내부 PCB 손상, 납땜 접합 균열 및 조기 섹션 오류가 발생합니다.

LED 플렉스 스트립을 구부리기 위한 최소 반경 규칙

모든 설치자는 모서리 주위에 다축 조명을 형성할 때 정확한 물리적 제한을 따라야 합니다. 단단한 가장자리 위로 플렉스 프로파일을 강제로 접으면 섬세한 내부 구성 요소가 파손됩니다. 설치자는 수동 배치 중에 1인치(25mm)의 엄격한 최소 굽힘 반경을 유지해야 합니다. 이 공간 여유를 유지하면 내부 트레이스 레이어가 미세 균열로부터 보호됩니다.

관리 설계 표준 IPC-2223 및 자격 테스트 표준 IPC-6013은 다층 도체에 대한 엄격한 굽힘 지침을 정의합니다. 기술자는 총 스트립 두께를 사용하여 물리적 한계를 계산합니다.

기술자는 설치 전에 정확한 기계적 한계를 계산합니다. 공식 지침 상태: 최소 굽힘 반경 = 승수 x 총 플렉스 두께. 전문 설치자는 취급 응력을 흡수하기 위해 계산된 굽힘 반경에 20-30%의 추가 안전 여유를 추가합니다. 이러한 계산을 존중하면 승무원은 영구적인 회로 손상이나 광학적 왜곡을 일으키지 않고 LED 플렉스 스트립을 안전하게 구부릴 수 있습니다.

LED 네온 로프 조명의 성형 기술

연속적인 스위핑 곡선 만들기

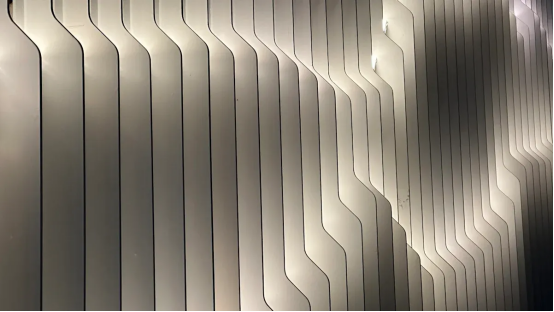

기술자들은 건축물의 만을 따라 LED 네온 로프 조명을 설치하여 연속적인 곡선을 형성합니다. 부드러운 주변 조명은 선형 공간을 깔끔하게 변화시킵니다. 설치자는 부드러운 호를 형성하기 전에 3D 굽힘 LED 플렉스 의 물리적 한계를 평가해야 합니다 . 실리콘 측면 굽힘 프로파일과 같은 특수 제품에는 최소 100mm의 굽힘 직경이 필요합니다. 이 물리적 측정은 최소 굽힘 반경 50mm와 같습니다. 이 곡률 임계값을 초과하여 프로파일을 구부리면 내부 도체가 손상됩니다. 제어된 굽힘은 초기 설치 중에 섬세한 트레이스 레이어를 보호합니다. 적절한 구조적 배치는 전체 프로파일 길이에 걸쳐 물리적 장력을 고르게 분산시킵니다.

허용 가능한 스위핑 아크를 계산하면 유연한 프로파일 케이스 전체에 물리적인 응력이 가해지는 것을 방지할 수 있습니다. 설치자는 설정된 최소 굽힘 반경을 사용하여 특정 호 길이에 대해 허용되는 최대 곡률 각도를 계산합니다. 적절한 호 치수를 유지하면 내부 배선 경로를 따라 국부적인 변형이 발생하는 것을 방지할 수 있습니다.

· 처짐 없이 부드러운 곡선을 안내하려면 견고한 알루미늄 채널이나 유연한 장착 트랙을 사용하십시오.

· 건축학적 윤곽을 따라 국부적으로 꼬이는 것을 방지하기 위해 간격을 둔 장착 클립으로 LED 네온 로프 조명을 고정합니다.

· 구조적 변형 없이 주변 열팽창을 흡수할 수 있도록 실외 설치 시 추가 여유 공간을 제공합니다.

설치자는 균일한 빛 확산을 유지하기 위해 벽 노출을 따라 점진적인 굽힘을 적용합니다. 적절한 트랙 배치는 열 이동 중 동적 프로파일 변위를 방지합니다. 부드러운 스위핑 곡선을 위해서는 전체 실행 길이에 걸쳐 일관된 클립 간격이 필요합니다. 기술자는 네온 로프 조명을 유연한 트랙으로 유도하여 매끄러운 벽 윤곽을 따라갔습니다. 적절하게 고정된 LED 네온 로프 조명은 대규모 건축물 전체에 걸쳐 균일한 밝기를 제공합니다. 이 체계적인 설치 방법은 광학적 그림자를 생성하지 않고 최적의 조명 출력을 유지합니다.

날카로운 건축적 모서리 회전 처리

설치자는 물리적인 구조적 경계를 탐색할 때 까다로운 회전과 각도에 직면합니다. 작업자는 LED 네온 로프 조명을 날카로운 90도 각도로 직접 구부려서는 안 됩니다. 날카로운 물리적 접힘으로 인해 표면 장착형 LED 구성 요소가 파손되고 내부 회로 배선이 끊어집니다. 회로가 끊어지면 어두운 점, 간헐적인 깜박임 또는 전체 시스템 오류가 발생합니다. 심한 물리적 스트레스로 인해 외부 보호용 실리콘 케이스 소재도 균열이 발생합니다. 손상된 외부 케이싱은 전기 단락과 같은 심각한 안전 위험을 초래합니다.

· 직각 커넥터는 프로파일에 깔끔한 구조적 파손을 생성하고 원하는 각도로 다시 결합합니다.

· 내부 배선에 스트레스를 주지 않고 급회전을 탐색할 수 있는 배관 코너 조인트와 같은 특수 코너 액세서리 기능.

· 사전 설치 레이아웃 스케치는 설치 팀이 필요한 T 커넥터와 직각 액세서리를 미리 조달하는 데 도움이 됩니다.

상세한 계획은 설치자가 복잡한 구조적 가장자리를 따라 LED 네온 로프 조명을 쉽게 배치하는 데 도움이 됩니다. 표준 120V LED 네온 로프 조명의 경우 설치자는 1~2인치의 안전한 가장 좁은 곡선 직경을 준수해야 합니다. 이 안전한 굽힘 반경을 유지하면 내부 구성 요소에 기계적 변형이 가해지는 것을 방지할 수 있습니다. 설치자는 강제로 수동으로 굽히는 대신 유연한 LED 스트립이나 모듈식 코너 링크를 선택합니다. 모든 개별 LED 칩을 보호하면 조기 드라이버 고장 및 깜박임을 방지할 수 있습니다. 작업자는 단단한 구조적 접합부 주변의 모서리 액세서리를 사용하여 LED 네온 로프 조명을 조심스럽게 장착합니다. 적절한 물리적 정렬은 심각한 하드웨어 손상을 방지하고 모든 내부 가장자리에 걸쳐 안정적인 장기 조명을 보장합니다.

마운팅 클립과 트랙은 모든 코너 전환을 따라 구조적 무게를 고르게 분산시킵니다. 올바른 하드웨어 배치는 처짐을 방지하면서 구조적 경계를 따라 프로파일을 부드럽게 안내합니다. 기술자는 손으로 힘을 가해 즉석에서 급회전하는 것을 피합니다. 다음의 구조화된 레이아웃 계획은 모든 상업용 조명 설치에 대해 높은 시각적 매력과 긴 작동 수명을 보장합니다.

손상 및 회로 고장 방지

표면 장착 LED에 대한 압력 방지

설치자는 장착 중에 플렉스 스트립의 조명 표면에 과도한 기계적 힘을 가하는 경우가 많습니다. 개별 다이오드 패키지에 직접 압력을 가하면 물리적 변형이 섬세한 납땜 접합부로 곧바로 전달됩니다. 날카로운 모서리 근처에서 PCB 재료를 구부리면 외부 솔더 필렛이 피로해지고 내부 와이어 본드가 깨집니다. 15-25μm 금 와이어 본드는 가장 약한 내부 기계적 연결을 나타냅니다. 공격적인 설치 작업 중에 전단력으로 인해 이 취약한 연결이 쉽게 분리됩니다.

체계적인 기계적 응력은 물리적 안전을 손상시키고 여러 가지 눈에 띄는 광학적 오류를 초래합니다. 설치자는 초기 테스트 절차 중에 작동 결함을 신속하게 식별해야 합니다.

· 간헐적인 개방 회로 : LED가 때때로 작동하지만 특히 굴곡이 응력 상태를 변경하는 경우 무작위로 끊어집니다.

· 진동/플렉스 유발 깜박임 : 플렉스 스트립이 구부러지거나 두드리거나 진동을 받을 때 LED가 깜박이거나 깜박입니다.

· 터치 감지 작동 : LED 근처나 구부러진 부분을 누르면 LED가 켜지거나 꺼집니다.

· 위치에 따른 파손 : 파손은 보드 가장자리 근처나 굽힘 시 변형이 가장 많이 발생하는 부분에 집중됩니다.

내부 구리 트레이스 및 씰 보호

날카로운 모서리는 내부 전기 경로와 외부 내후성을 모두 손상시킵니다. 과도한 구조적 힘은 구리 트레이스 레이어 내부에 작은 미세 균열을 생성합니다. 외부 하우징이 압력을 받아 파열되면 빗물이 손으로 납땜한 조인트로 스며듭니다.

S형 지그재그 디자인은 평평한 수평 굽힘을 허용하여 지속적인 내후성 밀봉을 유지하고 흔적 균열을 제거합니다. 기술자는 모든 LED 네온 로프 조명에 올바른 굽힘 반경을 적용하여 전기 안전을 유지합니다. 적절한 굽힘 곡선을 유지하면 장기간 작동 중에 도체 미세 균열이 방지됩니다. 설치자는 영구적인 물리적 손상을 방지하기 위해 내구성이 뛰어난 LED 네온 로프 조명을 선택합니다 . 표준화된 레이아웃 지침에 따라 실리콘 씰과 구리 도체를 모두 보호합니다. 고품질 LED 네온 로프 조명은 기술자가 수동으로 급격하게 접는 것을 피할 때 완벽한 날씨 보호를 유지합니다.

건축 엣지를 위한 모범 설치 사례

채널 클립 및 코너 커넥터 선택

기술자는 복잡한 구조적 경계를 따라 최상의 설치 방법을 구현하여 시스템 내구성을 유지합니다. 현장 직원은 치수를 확인하기 위해 하드웨어를 장착하기 전에 건축 노출을 사전 측정합니다. 승무원은 직선형 주행을 위해 견고한 알루미늄 트랙을 선택하고 연속적인 윤곽을 위해 유연한 실리콘 채널을 선택합니다. 설치자는 무납땜 코너 커넥터를 통합하여 동적 기계적 변형을 일으키지 않고 날카로운 90도 전환을 탐색합니다. 마운팅 트랙은 긴 공간 범위에 걸쳐 프로파일 처짐을 방지하는 균일한 구조적 지지대를 제공합니다. 일정한 간격으로 장착 클립을 배치하면 하우징이 건물 벽에 단단히 고정됩니다. 클립을 적절하게 정렬하면 모서리 접합부의 물리적 굽힘 장력이 줄어듭니다.

기술자는 장착 중에 조명 표면에 직접적인 물리적 압력을 가하지 않음으로써 민감한 내부 다이오드를 보호합니다. 설치자는 측면 실리콘 플랜지 또는 견고한 장착 트랙에만 물리적인 힘을 가합니다. 표면 칩에 직접 하향 힘을 가하면 내부 본드 와이어가 분리되어 즉각적인 패키지 오류가 발생할 위험이 있습니다. 조심스럽게 수동으로 배치하면 설치 과정에서 물리적인 손상 없이 원활한 광 분배가 보장됩니다. 3D 벤딩 LED 플렉스 프로파일을 활용하면 복잡한 건축 모서리를 따라 다축 라우팅이 단순화됩니다. 실제 건물 경계 주변에 올바르게 설치하려면 광학 정렬을 유지하기 위해 구조화된 클립 배치가 필요합니다. 장착 팀은 최종 부착 전에 모든 채널 조인트의 기계적 간격을 확인합니다.

실외 가장자리 비바람 방지 및 레이아웃 계획

레이아웃 세부 사항을 계획하면 외부 구조물의 물 유입 및 전압 강하 문제를 방지할 수 있습니다. 기술자는 장착 하드웨어를 고정하기 전에 철저한 설계 평가를 완료합니다. 현장 직원은 구조화된 준비 순서를 실행합니다.

1. 채널에서 접착 뒷면을 떼어내기 전에 공간을 두 번 측정합니다.

2. 전원, 조광기 및 기본 시스템 컨트롤러의 정확한 물리적 위치를 매핑합니다.

3. 건축물 가장자리를 따라 물리적인 모서리, 곡선, 접합된 연결 지점을 표시합니다.

4. 전원 공급 장치가 연결되는 위치, 조광기 또는 컨트롤러가 배치되는 위치, 스트립이 가장자리에서 구부러지거나 전환되는 방식을 포함하여 레이아웃을 보여주는 빠른 다이어그램을 그립니다.

주방, 욕실 등 실외나 습한 공간에는 IP65 이상을 사용하세요.

외부 건축 조명 설치에는 심각한 전기 안전 위험을 방지하기 위해 엄격한 내후성 프로토콜이 필요합니다. 현장 직원은 절단 지점에 투명 실리콘 밀봉제 또는 접착제로 코팅된 열수축 튜브를 적용합니다. 기술자는 IP67 등급 커넥터 또는 실리콘으로 밀봉된 해양 등급 열수축 튜브를 사용하여 실외 스플라이스 연결을 보호합니다. 주 전원 공급 장치 드라이버는 밀봉된 케이블 글랜드가 있는 NEMA 3R 내후성 인클로저 내부에 있습니다. 해안 지역의 유지 관리 팀은 염분 공기 부식을 방지하기 위해 모든 연결 지점을 이중으로 밀봉하고 매년 구성 요소를 검사합니다.

진정한 IP68 보호를 달성하려면 알루미늄 채널 내부에 수지 포팅이 필요합니다. 기술자는 트랙 내부에 LED 네온 로프 조명을 배치하고 전체 적용이 이루어질 때까지 액체 2액형 폴리우레탄 수지를 붓습니다. 폴리우레탄 수지는 황변이나 부드러움을 유지하지 않고 뛰어난 인성과 UV 안정성을 제공합니다. 이 고체 블록 수지 포팅 공정은 내부 공기 공극을 제거하여 물이 들어갈 수 없도록 합니다. 현장 기술자는 화분에 심은 채널을 사용하여 습도가 높은 주변을 따라 LED 네온 로프 조명을 배치합니다. 밀봉된 LED 네온 로프 조명은 습기와 일시적인 침수를 효과적으로 방지합니다. 적절하게 캡슐화된 LED 네온 로프 조명은 까다로운 가장자리 주변의 건축 조명 레이아웃을 향상시킵니다. 체계적인 내후성 프로토콜을 구현하면 완벽한 작동 안전을 유지하면서 환경 저하로부터 모든 건축 조명 설치를 보호할 수 있습니다.

기술자는 엄격한 물리적 한계를 지닌 특수 코너 액세서리를 결합하여 손상 없는 건축 조명을 달성합니다. 1인치의 최소 굽힘 반경을 유지하면 기계적 응력으로부터 내부 회로층을 보호할 수 있습니다. 작업자는 표면 다이오드 패키지에 직접적인 압력을 가하는 것을 피해야 합니다. 물리적 힘은 내부 본드 와이어를 깨뜨리고 조기 시스템 오류를 유발합니다. 모듈식 코너 링크 경로는 네온 로프 조명을 날카로운 회전 주위로 안전하게 유도합니다.

현장 직원은 체계적인 사전 장착 절차를 통해 장기적인 성능을 보장합니다. 설치자는 최종 접착제 부착에 앞서 건축물 가장자리를 따라 모든 장착 채널과 모서리 클립을 건식으로 고정합니다. 내후성 실란트를 적용하기 전에 전기 연속성을 테스트하면 비용이 많이 드는 재작업을 방지할 수 있습니다. 이 구조화된 절차는 복잡한 건물 정면 전체에 걸쳐 적절한 설치를 보장합니다.

FAQ

3D 플렉스 스트립의 최소 굽힘 반경은 얼마입니까?

설치자는 최소 1인치(25mm)의 최소 굽힘 반경을 유지해야 합니다. IPC-2223 표준은 유연한 인쇄 회로 설계를 관리합니다. 물리적 임계값을 준수하면 성형 중 구리 트레이스 레이어 내부의 미세 균열이 방지됩니다.

기술자가 날카로운 90도 모서리에서 3D 플렉스 스트립을 접을 수 있습니까?

기술자는 LED 네온 로프 조명을 날카로운 직각으로 직접 접어서는 안됩니다 . 수동으로 단단히 접으면 내부 회로 경로가 파괴됩니다. 대신 작업자는 무납땜 코너 커넥터나 모듈식 접합 트랙을 사용하여 날카로운 건축 가장자리 주위로 조명을 깔끔하게 배치합니다.

설치자는 표면 장착 LED를 물리적 손상으로부터 어떻게 보호합니까?

설치자는 측면 실리콘 플랜지 또는 지지 트랙에만 장착 압력을 가합니다. 표면 장착 패키지를 직접 누르면 깨지기 쉬운 금 와이어 본드가 분리됩니다. 주의 깊은 물리적 취급은 설치 단계 전반에 걸쳐 최적의 장기 LED 성능을 보장합니다.

현장 직원은 어떻게 야외 엣지 연결을 비바람에 견디게 합니까?

현장 직원은 노출된 절단 지점에 투명한 실리콘 밀봉재나 접착제로 코팅된 열수축 튜브를 바릅니다. 액체 수지로 만든 화분에 담긴 알루미늄 트랙은 물 유입을 완벽하게 방지합니다. 이러한 밀봉 프로토콜은 까다로운 실외 환경에서 IP 등급 건축 조명 신뢰성을 유지합니다.
