매우 긴 LED 플렉스 조명 시스템 프로젝트에서 전압 강하를 방지하는 방법

LED 플렉스 스트립은 전원 공급 장치 근처에서 밝게 빛납니다. 맨 끝 부분이 희미해지거나 색상이 바뀌거나 깜박입니다. 이 증상은 전압 강하를 나타내며, 작동 시간이 길어질수록 악화됩니다. 이 수정 사항은 24V 전원, 두꺼운 구리선, 병렬 배선, 전원 주입, 더 짧은 전원 세그먼트 등 5가지 방법을 결합합니다. 두 개의 숫자가 모든 결정을 안내합니다. 공식은 V = I x R입니다. 여기서 V는 전압 손실을 나타내고, I는 전류(암페어)를 나타내며, R은 왕복 와이어 저항(옴)을 나타냅니다. 두 번째는 20%의 전원 공급 장치 안전 마진입니다. NOVANEON의 초장형 LED Flex는 장시간 작동을 처리합니다. 올바른 배선은 여전히 ​​중요합니다. 이 가이드는 매우 긴 LED 플렉스 조명 시스템 프로젝트에 대한 실용적인 단계별 접근 방식을 제공합니다.

주요 시사점

· 부품을 구입하기 전에 전압 강하를 계산하십시오. 공식 V = I x R을 사용하십시오. 이렇게 하면 소형 배선을 방지할 수 있습니다. 희미한 스트립을 방지합니다.

· 장기간 사용하려면 12V 대신 24V를 선택하십시오 . 이는 동일한 와트수에 대해 전류 소모를 절반으로 줄입니다. 전류가 낮을수록 전압 강하가 줄어듭니다.

· 스트립 섹션에는 병렬 배선을 사용하십시오. 각 섹션은 전원 공급 장치에 직접 연결됩니다. 이는 데이지 체인 전압 손실을 방지합니다.

· 장거리 달리기를 더 짧은 파워존으로 나눕니다. 각 구역에는 자체 피더 라인이 있습니다. 구역당 전류가 낮을수록 전압 강하가 줄어듭니다.

· 스트립을 따라 여러 지점에 전력 주입을 사용합니다. 이 방법은 안정적인 전력을 제공합니다. 처음부터 끝까지 밝기를 균일하게 유지합니다.

· 급전선에는 굵은 구리선을 사용합니다. 스트립 가까이에 전원 공급 장치를 배치합니다. 이러한 선택은 전압 강하를 줄입니다.

· 20%의 안전 여유를 두고 전원 공급 장치의 크기를 조정합니다. 장치를 80% 용량으로 로드하십시오. 이는 드라이버의 과열을 방지합니다.

· 설치 후 멀티미터로 원단 전압을 확인하십시오. 이 판독값은 올바른 전압을 확인합니다. 배선 실수를 조기에 포착합니다.

빠른 답변: 24V 및 병렬 전력으로 전압 강하 방지

12V 대신 24V 사용

24V 시스템은 동일한 전력량을 제공하는 12V 시스템 전류의 절반을 소비합니다. 이 관계는 옴의 법칙을 따릅니다. 전류가 낮다는 것은 구리 트레이스를 따라 저항 손실이 낮다는 것을 의미합니다. 아래 표에는 차이점이 요약되어 있습니다.

따라서 24V 스트립은 전압 강하가 눈에 띄기 전에 훨씬 더 긴 연속 실행에 걸쳐 일관된 밝기를 유지합니다. 약 16피트를 초과하는 실행의 경우 더 큰 유연성과 일관된 밝기를 제공하므로 24V를 사용하는 것이 좋습니다. NOVANEON의 초장형 LED Flex 시리즈는 길이 연장을 위해 특별히 제작된 옵션입니다. 연결 지점과 전력 주입 요구 사항이 줄어듭니다.

여러 지점에서 스트립 공급

전력 주입은 한쪽 끝이 아닌 스트립을 따라 여러 지점에 전력을 공급하는 것을 의미합니다. 이 방법은 장기간 실행 시 전압 강하를 방지합니다. 24V 스트립은 동일한 길이와 출력의 12V 스트립보다 더 적은 주입 지점이 필요합니다. 24V 시스템의 전류가 낮을수록 동일한 거리에서 저항으로 인한 전압 손실이 훨씬 줄어듭니다.

설치자는 단순히 스트립을 끝에서 끝까지 연결해서는 안 됩니다. 단일 전원 공급 장치의 총 실행은 전압 강하 없이 권장 최대값을 초과할 수 없습니다. 동력 주입으로 유효 실행 길이가 연장됩니다. 전체 설치에 걸쳐 밝기를 균일하게 유지합니다.

배전으로 실행 시간 단축

전력 분배는 장기간을 더 짧고 독립적으로 공급되는 구역으로 나눕니다. 각 구역은 근처의 급전선으로부터 전력을 공급받습니다. 이 접근 방식은 전류가 스트립의 구리 트레이스를 통해 이동해야 하는 거리를 단축합니다. 거리가 짧을수록 저항이 낮아지고 전압 손실이 줄어듭니다.

24V 시스템은 12V 시스템보다 더 긴 영역을 지원합니다. 이렇게 하면 필요한 총 주입 지점 수가 줄어듭니다. NOVANEON의 Ultra-long LED Flex 시리즈는 안정적인 출력으로 확장된 거리를 지원합니다. 이는 매우 긴 LED 플렉스 조명 시스템에 필요한 주입 지점 수를 줄입니다. 적절한 전원 공급 장치 용량과 배선은 여전히 ​​중요합니다. 설치자는 구성 요소를 구입하기 전에 전압 강하를 계산해야 합니다.

전압 강하의 원인과 영향

긴 구리 트레이스의 저항

모든 LED 플렉스 스트립에는 길이에 따라 전류를 전달하는 얇은 구리 트레이스가 포함되어 있습니다. 이러한 트레이스는 전기 저항을 가지고 있습니다. 스트립이 길어질수록 전체 저항이 증가합니다. 전류는 더 많은 반대를 통해 더 멀리 이동해야 합니다. 이 반대는 전기 에너지를 열로 변환하고 맨 끝은 더 낮은 전압을 받습니다.

기존의 LED 스트립은 이 문제로 어려움을 겪고 있습니다. 균일한 밝기를 유지하려면 빈번한 전력 주입 지점이 필요합니다. NOVANEON의 초장거리 LED 플렉스 제품은 이를 다르게 해결합니다. 장시간 실행 시 안정적인 밝기를 유지하면서 연결 지점을 최소화합니다.

구리 트레이스 저항은 재료 품질과 단면적에 따라 달라집니다. 구리가 두꺼울수록 미터당 저항이 낮아집니다. 더 넓은 트레이스는 주어진 거리에서 전압 손실을 줄입니다. 그러나 좋은 구리라도 여전히 저항이 있습니다. 설치자는 최대 실행 길이를 준수하고, 더 높은 전압 공급 장치를 사용하고, 양쪽 끝에서 전원을 공급하고, 더 두꺼운 공급선을 선택해야 합니다.

밝기 페이드 및 색상 변화

전압 강하의 가장 눈에 띄는 증상은 밝기가 고르지 않다는 것입니다. 스트립은 전원 근처에서 밝게 빛납니다. 맨 끝으로 갈수록 조명이 꾸준히 어두워집니다. 전압이 감소하면 각 LED에 더 적은 전력이 공급됩니다. 광 출력은 비례적으로 떨어집니다.

색상 변화는 페이드를 동반합니다. 흰색 LED 이미터는 순방향 전압이 변경되면 색상이 변경됩니다. 처음에는 순백색으로 보이던 띠가 끝에서는 따뜻해 보이거나 노란색으로 보입니다. 이러한 불일치로 인해 건축 조명이 손상됩니다. 점차적으로 색조가 변하는 외관은 전문가답지 않게 보입니다.

깜박임이 나타날 수도 있습니다. 사용 가능한 전압이 LED 드라이버에 필요한 최소값에 가까워지면 출력이 불안정해집니다. 깜박임은 미묘할 수 있지만 카메라와 모션 센서가 이를 감지합니다. 우선적으로 전압 강하를 방지하는 것이 유일하고 확실한 해결책입니다.

열 축적 및 운전자 스트레스

LED 회로의 저항 전력 손실은 원치 않는 열을 발생시킵니다. 큰 전류를 전달하는 구리 트레이스는 빠르게 예열됩니다. 저항 손실을 줄이면 발열량이 직접적으로 낮아집니다. 낮은 RDS(on)을 갖는 MOSFET과 같은 고전류 경로의 저저항 부품은 전압 강하 및 작동 열을 최소화합니다. 이러한 구성 요소는 잘 설계된 드라이버에 나타나지만 설치 조건은 여전히 ​​중요합니다.

스트립 길이가 길어지면 구리 트레이스와 공급 와이어 저항으로 인해 전압이 꾸준히 떨어집니다. 이 하락은 LED 드라이버에 스트레스를 줍니다. 드라이버는 정격 전류를 유지하기 위해 더 열심히 일합니다. 추가 노력으로 인해 제품 수명이 단축되고 작동 온도가 높아집니다. 운전자의 효율성이 중요합니다. 효율적인 스위칭 토폴로지는 비효율적인 선형 레귤레이터보다 열로 낭비되는 에너지가 적습니다.

열은 매우 긴 LED 플렉스 조명 시스템을 위협합니다 . 이는 스트립과 드라이버 인클로저 내부에 축적됩니다. 과도한 열은 LED 이미터 성능 저하를 가속화합니다. 또한 시간이 지남에 따라 납땜 접합부와 절연체가 손상됩니다. 핫 시스템이 조기에 실패합니다.

예방은 간단한 규칙을 따릅니다. 선택한 전압에 대한 최대 스트립 길이를 준수하십시오. 12V 대신 24V 시스템을 사용하십시오. 여러 지점에서 전원을 공급합니다. 두꺼운 구리 피더 와이어를 선택하십시오. 이러한 조치는 저항 손실을 줄이고 온도 제어를 유지하며 LED와 드라이버를 모두 보호합니다.

전압 강하 및 안전 실행 길이 계산

기본 전압 강하 공식

V = I x R

옴의 법칙은 모든 전압 강하 계산의 기초를 제공합니다. 관계식에 따르면 전압 손실은 전류에 저항을 곱한 것과 같습니다. 간단한 회로의 경우 판독기는 전류(암페어)에 도체 저항(옴)을 곱합니다. 결과는 해당 도체를 따라 손실된 전압을 제공합니다. 이 기본 관계는 LED 스트립 설치를 위한 보다 실용적인 형태로 확장됩니다. 저전압 LED 시스템의 산업 표준 공식은 VD = (2 × L × I × R) / 1000입니다. 이 방정식에서 VD는 전압 강하(볼트)를 나타내고, L은 단방향 도체 길이(피트), I는 전류(암페어), R은 도체 저항(1000피트당 옴)을 나타냅니다. 2라는 인수는 전체 회로의 공급 및 복귀 도체를 모두 설명합니다.

왕복 와이어 길이 사용

일반적인 실수는 공식에 왕복 거리를 입력하는 것입니다. 수식에는 반환 경로에 대한 인수 2가 이미 포함되어 있습니다. 리더가 왕복 거리를 입력하면 계산 결과 실제 전압 강하가 두 배로 표시됩니다. 올바른 접근 방식은 L에 대해 단방향 거리를 사용합니다. 전류는 부하로 이동한 다음 소스로 반환되어야 합니다. 이 왕복 여행은 유효 저항을 두 배로 늘립니다. 이 세부 사항을 잊어버린 설치자는 전압 손실을 과대평가하고 구성 요소의 크기를 불필요하게 늘릴 수 있습니다. 반환 경로를 무시하는 다른 사람들은 손실을 완전히 과소평가하고 맨 끝 부분이 어두워지는 것을 직면합니다. L이 단방향 길이를 나타낼 때 공식은 이를 자동으로 처리합니다.

스트립의 미터당 전력량 찾기

데이터시트는 모든 계산의 출발점을 제공합니다. 독자는 선택한 스트립의 미터당 전력량 사양을 찾아야 합니다. 이 수치는 LED 스트립 와트수 추정치와 안전한 실행 길이 결정을 모두 유도합니다. 피트당 4와트 정격의 스트립은 길이 1피트당 4와트를 소비합니다. 이 값에 총 실행 길이를 곱하여 총 전기 부하를 구합니다. 예를 들어, 4W/ft의 50피트 스트립은 200W의 전체 부하 전력량을 생성합니다. 계산된 전류는 시스템 전압을 따릅니다. 24V 시스템에서 200W 부하는 약 8.3A를 소비합니다. 이렇게 계산된 전류는 전압 강하 공식에 직접 적용됩니다. 동일한 미터당 전력량 수치는 에너지 예산 책정을 위한 미터당 전력 소비도 결정합니다. 이 단계를 건너뛰는 설치자는 전원 공급 장치 또는 공급선의 크기를 올바르게 지정할 수 없습니다.

5V, 12V 및 24V에서 최대 실행 길이

전압은 전력 주입이 필요해지기 전에 스트립이 얼마나 멀리 작동할 수 있는지를 결정합니다. 아래 표에는 전압 강하가 눈에 띄기 전 권장되는 최대 실행 길이가 요약되어 있습니다.

이 수치는 일반적인 스트립 로드를 가정한 것입니다. 미터당 전력량이 높을수록 이러한 거리가 단축됩니다. 와트수가 낮을수록 약간 늘어납니다. 패턴은 명확합니다. 전압이 높을수록 더 긴 실행이 가능합니다. 24V 시스템은 추가 전원 공급이 필요하기 전에 12V 시스템 거리의 약 두 배에 도달합니다. 이러한 장점은 매우 긴 LED 플렉스 조명 시스템 프로젝트 에 24V가 선호되는 이유를 설명합니다 .

산업 표준은 추가 지침을 제공합니다. NEC는 분기 회로의 경우 최대 3%, 결합된 피더와 분기 회로의 경우 5%의 최대 전압 강하를 권장합니다. 12V 저전압 LED 스트립 시스템의 경우 3% 강하는 0.36V에 불과합니다. 이 작은 손실로 인해 눈에 띄는 디밍이 발생할 수 있습니다. 많은 전문가들은 일관된 밝기를 위해 2% 미만을 목표로 합니다. 저전압 조명에 대한 업계 표준은 모든 설비를 변압기 정격 출력 전압의 10% 이내로 유지하는 것입니다. 12V 시스템에서는 어떤 고정 장치도 10.8V 아래로 떨어지면 안 됩니다.

실제 사례를 통해 프로세스가 명확해졌습니다. 4W/ft를 사용하는 50피트 24V 스트립을 고려하십시오. 총 부하는 200W입니다. 전류는 약 8.3A입니다. 설치자가 1000피트당 저항이 1.98Ω인 12AWG 전선을 사용한다고 가정합니다. 편도 길이는 50피트입니다. 전압 강하 공식은 VD = (2 × 50 × 8.3 × 1.98) / 1000을 제공합니다. 이는 대략 1.64V와 같습니다. 공급 전압은 24V이다. 맨 끝은 약 22.36V를 수신합니다. 이 값은 허용 가능한 범위 내에서 잘 유지됩니다. 동일한 부하를 갖는 12V 시스템은 16.6A를 소비하고 전압은 두 배 손실됩니다. 24V 시스템이 확실히 더 나은 성능을 발휘합니다.

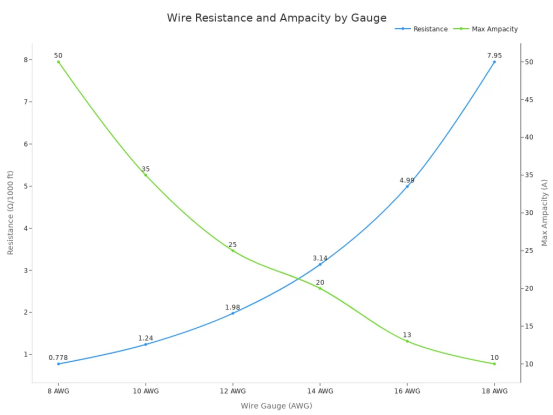

아래 차트는 와이어 게이지에 따라 와이어 저항과 최대 전류용량이 어떻게 달라지는지 보여줍니다. 설치자는 이 데이터를 사용하여 전압 강하를 최소화하는 피더 와이어를 선택합니다.

더 무거운 게이지 와이어는 더 낮은 저항과 더 높은 전류 용량을 제공합니다. 12AWG 와이어는 1000피트당 1.98옴의 저항으로 25A를 전달합니다. 18AWG 와이어는 1000피트당 7.95옴의 저항으로 10A만 전달합니다. 그 차이는 상당합니다. 설치자는 항상 와이어 게이지를 계산된 부하 및 단방향 거리와 일치시켜야 합니다. 전압 강하를 줄이는 5가지 방법은 더 큰 케이블 단면적을 사용하고, 케이블 길이를 줄이고, 전원 공급 장치를 부하에 더 가깝게 분배하고, 적절한 전력 주입 지점을 추가하고, 실제 부하 및 전압 강하 요구 사항을 기반으로 전력 분배를 설계하는 것입니다.

전원 공급 장치 크기 조정을 위한 LED 스트립 전력량 계산

총 LED 스트립 전력량 추정

전원 공급 장치의 크기는 하나의 숫자, 즉 설치의 모든 스트립에 필요한 총 전력량으로 시작됩니다. 판독기는 미터당 스트립의 와트수에 전체 길이를 곱합니다. 10W/m 정격의 스트립을 4미터 실행하는 데는 40와트가 소비됩니다. 이 수치는 해당 단일 실행의 전체 부하 전력량을 나타냅니다.

여러 번 실행하려면 다른 접근 방식이 필요합니다. 설치자는 각 스트립의 전력량을 개별적으로 계산한 다음 모든 값을 합산하여 총 스트립 전력량을 얻습니다. 9.6W/m 정격의 스트립을 5미터 길이로 4회 실행하면 각각 48와트를 생산합니다. 결합된 부하는 192와트에 이릅니다. 이 전체 스트립 전원은 LED 드라이버 및 배선에 대한 모든 후속 결정을 주도합니다.

일반적인 질문은 하나의 공급 장치에서 몇 개의 LED 스트립 조명을 실행할 수 있는지 묻습니다. 대답은 전적으로 이 합계에 달려 있습니다. 총 스트립 전력량은 선택한 장치의 안전 용량 미만으로 유지되어야 합니다. 전압 매칭도 마찬가지로 중요합니다. 모든 스트립은 드라이버와 동일한 전압을 공유해야 합니다. 하나의 공급 장치에 12V와 24V 스트립을 혼합하면 구성 요소가 손상됩니다.

또한 계산을 통해 전원 공급 장치가 병렬로 처리할 수 있는 LED 스트립 수에 대한 답도 얻을 수 있습니다. 각 스트립은 드라이버 출력에 직접 연결됩니다. 설치자는 절대로 데이지 체인 스트립을 종단 간으로 연결하지 않습니다. 이 병렬 배열은 모든 실행에서 전류 소모의 균형을 유지합니다.

20% 안전마진 적용

전원 공급 장치는 최대 정격에서 지속적으로 작동해서는 안 됩니다. 업계 표준 80% 규칙은 총 스트립 전력량을 장치 정격 출력의 80% 이하로 유지합니다. 이 방식은 과열, 조기 고장 및 보호 회로 작동에 대비한 안전 버퍼를 제공합니다.

아래 표에는 두 가지 일반적인 경감 표준이 요약되어 있습니다.

20%의 안전 마진은 측정 가능한 이점을 제공합니다. 70~80% 용량으로 작동하는 장치는 95%로 작동하는 장치보다 열을 덜 발생시킵니다. 열은 시간이 지남에 따라 전자 부품의 품질을 저하시킵니다. 따라서 적절한 크기의 공급품은 더 오래 지속됩니다. 또한 효율성은 80% 부하 근처에서 최고조에 달해 낭비되는 에너지를 최소화합니다. 헤드룸은 운전자가 주 전력선의 사소한 전압 변동을 관리하는 데 도움이 됩니다. 안정적인 DC 전압은 일관된 LED 색상을 지원하고 이미터 수명을 연장합니다.

공급 용량의 80% 이하로 공급하십시오. 이는 열 축적, 효율성 손실 및 수명을 설명합니다. 고급 소모품은 90%를 처리할 수 있지만 안전을 위해 80%를 고수합니다.

실제 사례를 통해 수학이 명확해졌습니다. 100W 스트립 부하에는 최소 125W 전원이 필요합니다. 설치자는 총 전력량에 1.25를 곱하여 20%의 안전 여유를 추가합니다. 단축 공식 드라이버 와트 수 = w/m × 총 미터 × 1.25는 이 관계를 포착합니다. 동등한 표현은 드라이버 크기 = w/m × 미터 × 1.25입니다. 둘 다 동일한 필수 전원 공급 장치 전력량을 생성합니다.

이전의 4회 실행 예제는 전체 프로세스를 보여줍니다. 총 부하는 192와트입니다. 0.8로 나누면 240와트가 됩니다. 설치자는 250W 또는 300W 모델과 같이 정격 240W 이상의 표준 장치를 선택합니다. 이 필요한 전력은 원시 부하를 여유 있게 초과합니다.

LED 스트립 전력량 계산기를 사용하여 확인

수동 LED 스트립 전력량 계산은 산술 오류의 여지를 남깁니다. LED 스트립 전력량 계산기는 프로세스를 자동화하고 결과를 교차 확인합니다. 이 도구는 스트립 길이, 미터당 전력량 및 공급 전압에 대한 입력을 허용합니다. 총 부하와 권장 전원 공급 장치 등급을 출력합니다.

확인 작업 흐름은 논리적 순서를 따릅니다. 먼저, Strip_watts = watts_per_metre × Strip_length 공식을 사용하여 각 스트립의 전력량을 계산합니다. 둘째, 모든 스트립 전력량을 합산하여 총 부하를 구합니다. 셋째, safe_watts = PSU_watts × margin_factor를 사용하여 공급 장치의 안전 용량을 결정합니다. 여기서 마진 계수는 일반적으로 0.8입니다. 넷째, total_strip_watts ≤ safe_watts인지 확인합니다.

계산기는 또한 해당 공급 장치가 지원하는 LED 스트립 조명 수를 확인하는 데 도움이 됩니다. 사용자는 공급장치의 정격 전력량과 스트립 사양을 입력합니다. 이 도구는 허용되는 최대 총 미터 수를 반환합니다. 이 최대 길이 계산은 다음 공식을 사용합니다. 미터 = (공급 W × 0.80) ¼ W/m. 결과는 설치자에게 안전 적재를 초과하기 전에 스트립이 얼마나 확장될 수 있는지 정확하게 알려줍니다.

LED 스트립 전력량 수치는 이러한 계산 전반에 걸쳐 나타납니다. 이는 총 스트립 전력, 필요한 전력 및 최종 드라이버 선택을 결정합니다. 계산기로 계산을 검증하는 설치자는 구성 요소를 구매하기 전에 실수를 잡아냅니다. 이 단계는 매우 긴 LED 플렉스 조명 시스템 프로젝트 에서 시간과 비용을 모두 절약합니다 .

매우 긴 LED 플렉스 조명 시스템을 병렬로 배선

병렬 배선과 직렬 배선 비교

직렬 배선은 스트립 섹션을 끝에서 끝까지 연결합니다. 전류는 모든 이전 섹션의 얇은 구리 트레이스를 통해 이동합니다. 각 접합은 저항을 추가합니다. 맨 끝은 더 적은 전압을 받습니다. 이 접근 방식은 매우 긴 LED 플렉스 조명 시스템의 최종 미터를 고갈시킵니다.

병렬 배선은 아키텍처를 변화시킵니다. 각 스트립 섹션은 전원 공급 장치 또는 분배 블록에 직접 연결됩니다. 전류는 더 이상 인접 섹션을 통해 흐르지 않습니다. 전압은 전체 실행에서 일관되게 유지됩니다. 아래 표에서는 두 가지 효과적인 병렬 토폴로지를 비교합니다.

긴 트레이스에서 전압 강하는 대형 LED 어레이의 맨 끝 부분의 밝기를 감소시킬 수 있습니다. 데이지 체인 방식 대신 스타 또는 그리드 토폴로지를 사용하면 이 효과를 최소화할 수 있습니다. 또는 트레이스 폭이나 구리 두께를 늘려(예: 1oz 대신 2oz) 저항을 낮춥니다.

홈런 주입이라고도 하는 스타 배선은 각 스트립 조각에 단일 고전력 공급 장치 또는 배전 블록에 대한 전용 와이어 쌍을 제공합니다. 어떤 스트립 섹션도 구리 트레이스를 통해 다음 섹션을 공급하지 않습니다. 두껍고 저항이 낮은 와이어는 여러 위치에 있는 스트립의 구리 패드에 직접 전력을 전달합니다. 밝기는 더 이상 거리에 의존하지 않습니다. 20미터 길이의 띠는 1미터 길이의 조각처럼 균일하게 빛날 수 있습니다.

간격으로 전력 주입 지점 설정

전력 주입은 스트립을 따라 여러 지점에 전압을 공급합니다. 간격은 시스템 전압과 미터당 스트립의 전력량에 따라 달라집니다. 표준 간격은 12V 스트립의 경우 대략 3~5미터, 24V 스트립의 경우 5~10미터입니다. 미터당 전력량이 높을수록 주입 지점 사이의 안전 거리가 단축됩니다.

NOVANEON의 Ultra-long LED Flex 시리즈는 안정적인 출력으로 확장된 거리를 지원합니다. 이렇게 하면 필요한 주입 지점 수가 줄어듭니다.

각 구역마다 별도의 피더 라인 사용

각 구역에는 공급 장치에서 스트립의 전원 패드까지 이어지는 두꺼운 저저항 케이블인 자체 피더 라인이 있습니다. 별도의 피더는 다음과 같은 이점을 제공합니다.

· 더 짧은 저전압 케이블 길이

· 전압강하가 적다

· 보다 쉬운 결함 발견

· 각 스플리터를 통한 전류 감소

· 더욱 유연한 제어

· 개별 부품의 교체 용이

· 벽 전체가 하나의 전원에 의존하는 것을 방지합니다. 단일 영역 오류로 인해 나머지 영역이 작동하게 됩니다.

· 장비가 전류 공유용으로 설계되지 않는 한 각 구역은 전기적으로 분리되어 있습니다.

대규모 설치에서 조명을 별도의 파워 존으로 나누면 신뢰성이 향상되고 전압 강하가 줄어들며 향후 유지 관리가 쉬워집니다.

피더 라인은 전압 강하 계산을 단순화합니다. 각 구역은 설치된 전체 길이가 아닌 자체 부하를 처리합니다. 이는 모든 케이블의 전류를 낮게 유지합니다.

올바른 전선 게이지와 전원 공급 장치 위치 선택

전류 및 거리에 전선 게이지 일치

피더 와이어 선택은 계산된 전류와 케이블 거리라는 두 가지 변수에 따라 달라집니다. 설치자는 스트립 길이만으로 피더 와이어 크기를 조정해서는 안 됩니다. 게시된 10m(32.8피트)의 최대 연속 스트립 실행은 스트립 길이 제한입니다. 이는 급전선 간 거리 허용치나 전압 강하 0을 보장하지 않습니다. 긴 피더 케이블은 스트립 자체의 길이에 관계없이 저항을 추가합니다.

LED 드라이버 또는 컨트롤러 에서 스트립 연결까지의 전체 경로가 중요합니다. 피더 길이가 최대 20m인 경우 설치자는 전체 경로에 동일한 기준을 적용합니다. 와이어 게이지를 전류 정격과 시스템의 커넥터 맞춤, 도체 수, 극성 및 밀봉 요구 사항에 맞춰줍니다. 전류를 안전하게 전달하는 전선은 여전히 ​​커넥터에 맞지 않거나 실외 조건에서 제대로 밀봉되지 않을 수 있습니다.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

예방적 유지보수도 이와 동일한 측정에 의존합니다. 기술자는 특히 긴 설정의 경우 스트립을 따라 전압 일관성을 확인합니다. 전원 공급 지점과 가장 멀리 있는 LED의 판독값을 비교합니다. 이 두 값 사이의 중요한 차이는 구리 트레이스 또는 피더 와이어에 저항이 축적되었음을 나타냅니다. 이 문제를 조기에 발견하면 영구적인 밝기 손실과 색상 변화를 방지할 수 있습니다.

스플라이스, 커넥터 및 극성 검사

느슨한 연결은 전기 흐름을 방해하고 섹션이 간헐적으로 깜박이거나 어두워집니다. 저렴한 스냅온 커넥터는 불안정한 전기 접촉의 일반적인 원인입니다. 기술자는 모든 접합부와 커넥터의 견고성과 부식 여부를 검사해야 합니다. 손상된 전선이나 열악한 납땜 접합부는 즉시 교체해야 합니다.

극성 오류도 오작동을 일으킵니다. 양극 리드와 음극 리드가 반전되면 스트립이 전혀 켜지지 않거나 불규칙한 동작이 발생합니다. 설치자는 전원을 공급하기 전에 모든 연결 지점에서 극성을 확인합니다. 또한 커넥터가 스트립의 전압 및 전류 정격과 일치하는지 확인합니다. 전류 등급이 낮은 커넥터는 부하가 걸리면 과열되어 고장날 수 있습니다.

전원 공급 장치 업그레이드 및 주입 지점 추가

크기가 작은 전원 공급 장치는 안정적인 전압과 전류를 제공할 수 없습니다. 장치가 최대 용량에 가깝거나 그 이상으로 작동하면 깜박임, 흐릿함 ​​또는 고르지 못한 밝기가 발생합니다. 전원 공급 장치는 정격 용량의 70%~80%에서만 작동해야 합니다. 60W를 소비하는 24V LED 스트립은 60W 드라이버와 페어링되어서는 안 됩니다. 100% 부하에서 드라이버를 실행하면 과열이 발생합니다. 20% 버퍼가 권장되므로 96W~100W 장치에 75W의 최소 로드가 필요합니다.

일치하지 않는 조광 장비는 깜박임, 윙윙거림 및 조기 드라이버 고장의 주요 원인으로 꼽힙니다. 모든 조광 가능 LED 드라이버가 모든 조광 스위치와 작동하는 것은 아닙니다. 조도 조절이 불가능한 드라이버를 조광기 스위치에 연결하면 일반적으로 깜박임, 윙윙거리는 소리, 과열 또는 조용한 드라이버 오류가 발생합니다. 설치자는 설치 전에 호환성을 확인해야 합니다.

전력 주입 지점을 추가하면 장거리 실행 시 전압 강하가 해결됩니다. 24V 시스템, 듀얼 엔드 전원 공급 장치 연결 또는 병렬 배선을 사용하면 장거리에서 조명 균일성과 안정성이 향상됩니다. 각 개별 실행은 끝 부분이 어두워지는 것을 방지하기 위해 권장 길이를 유지해야 합니다.
성공적인 초장기 실행은 24V 전원, 병렬 배선, 전원 주입, 무거운 구리 피더 및 공급 장치의 20% 안전 마진이라는 다섯 가지 선택에 달려 있습니다. 설치자는 구성 요소를 구매하기 전에 전압 강하를 계산해야 합니다. 미터당 스트립의 전력량과 선택한 전압에 대한 안전한 실행 길이가 필요합니다. NOVANEON의 초장형 LED Flex 시리즈는 연결 지점을 줄이지만 적절한 공급 용량과 배선은 여전히 ​​필수적입니다.

간단한 사전 설치 체크리스트를 통해 프로젝트를 순조롭게 진행할 수 있습니다.

1. 미터당 스트립 전력량을 측정합니다.

2. 총 부하를 계산합니다.

3. 파워존을 나누세요.

4. 주입 지점을 표시합니다.

5. 와이어 게이지를 선택합니다.

6. 설치합니다.

7. 원단 전압을 확인합니다.

이러한 단계는 밝기, 색상 정확도 및 드라이버 수명을 보호합니다. 매우 긴 LED 플렉스 조명 시스템은 설치자가 전기적 한계를 준수할 때 안정적으로 작동합니다.

FAQ

매우 긴 LED를 설치할 때마다 몇 가지 질문이 반복됩니다. 짧고 직접적인 답변이 이어집니다.

LED 플렉스 스트립의 맨 끝 부분이 어두워지는 원인은 무엇입니까?

스트립 내부의 구리 트레이스는 전류와 저항을 모두 전달합니다. 트레이스가 길수록 총 저항이 더 높아집니다. 해당 저항을 통해 이동하는 전류는 정확히 V = I × R이 예측하는 대로 전압을 잃습니다. 반대쪽 끝에는 전력이 덜 공급되므로 밝기가 약해지고 백색광이 따뜻한 노란색 색조로 이동합니다.

전압 강하가 눈에 띄기 전에 24V 스트립을 얼마나 멀리 실행할 수 있습니까?

일반적인 24V 스트립은 추가 전원 공급 없이 10~12미터의 작동을 지원합니다. 12V 시스템은 대략 5미터에 도달합니다. 5V 스트립은 1~2미터만 관리합니다. 미터당 전력량이 높을수록 모든 거리가 단축됩니다. 설치자는 실행 길이를 선택하기 전에 스트립의 실제 전력 소비량을 확인해야 합니다.

설치자는 얼마나 자주 전력 주입 지점을 추가해야 합니까?

표준 간격은 12V 스트립의 경우 3~5미터, 24V 스트립의 경우 5~10미터입니다. 미터당 스트립의 전력량에 따라 정확한 간격이 설정됩니다. 고전력 스트립은 더 짧은 간격을 요구합니다. NOVANEON의 Ultra-long LED Flex 시리즈는 이러한 거리를 확장하여 필요한 주입 지점 수를 줄입니다.

긴 피더 작동에 가장 적합한 와이어 게이지는 무엇입니까?

설치자는 게이지를 전류 및 거리와 일치시켜야 합니다. 12 AWG 구리 피더는 1000피트당 1.98옴에서 25A를 전달합니다. 18AWG 와이어는 1000피트당 7.95Ω에서 10A만 전달합니다. 게이지가 무거워지면 저항이 줄어듭니다. 커넥터에 수용되는 가장 낮은 저항의 전선을 사용하십시오.

설치자는 올바른 전원 공급 장치 크기를 어떻게 계산합니까?

총 스트립 전력량은 미터당 전력량에 총 길이를 곱한 값과 같습니다. 그 수치를 0.8로 나눕니다. 예를 들어 100W 스트립 부하에는 125W 전원이 필요합니다. 이 20%의 안전 여유는 열 축적과 조기 고장으로부터 운전자를 보호합니다.

NOVANEON의 Ultra-long LED Flex를 사용하면 전압 강하 분석이 필요하지 않습니까?

이 시리즈는 연결 지점을 최소화하고 확장된 실행 전반에 걸쳐 안정적인 출력을 유지합니다. 설치 프로그램은 여전히 ​​전원 공급 장치와 공급선의 크기를 올바르게 조정합니다. 모든 프로젝트에는 설치가 시작되기 전에 미터당 스트립의 전력량과 전압 강하 계산이 필요합니다.
